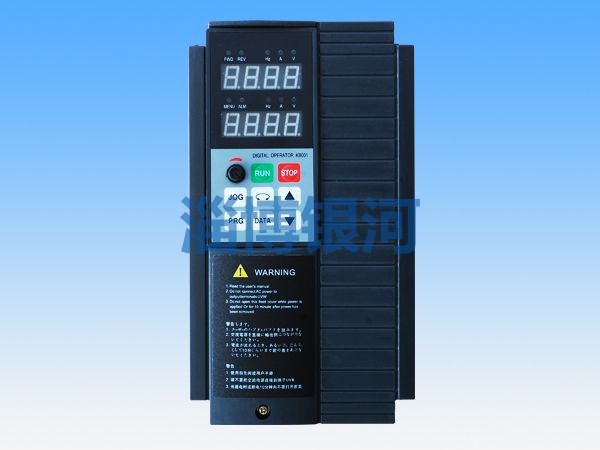

产品介绍
通用技术规格
输入 |
额定电压、频率 |
S2/T2单相/三相220V; 50/60Hz; T4三相380V; 50/60Hz T6三相660V; 50/60Hz; T11三相1140V; 50/60Hz |
|
电压允许变动范围 |
+/-15%电压失衡率<3%; 频率±5% |
||
输 出 |
最大输出 |
S2/T2/三相220V;T4三相380V; T6三相660V ;T11三相1140V |
|
频率 |
0Hz ~ 500Hz |
||
过载能力 |
G型机:额定电流*150% 1分钟,额定电流*180%; 2秒; P型机:额定电流*120% 1分钟,额定电流*150%; 2秒。 |
||
控 制 特 性
|
控制方式 |
V/F控制 |
|
输出 频率 精度 |
模拟设定 |
最大输出频率的±0.2% |
|
数字设定 |
±0.01Hz |
||
外部脉冲设定 |
最大输出频率的±0.1% |
||
RS485 设定 |
±0.01Hz |
||
V/F曲线 (电压频率特性) |
基准频率在5~500Hz任意设定,可选择恒转矩、递减转矩1、递减转矩;; 2、三类曲线以及自定义曲线。 |
||
转矩提升 |
可根据实际需要设定提升转矩,额定输出的0~20% |
||
自动节能运行 |
根据负载情况,自动优化V/F曲线,实现节能运行。 |
||
加、减速时间设定 |
0.1~6000秒连续可设,S型、直线型模式可选 |
||
制动 |
能耗制动 |
电机输出额定转矩*75% |
|
直流制动 |
启动、停止时分别可选,动作频率0~15Hz,电机额定电流×(0~100%),动作时间0~20.0秒、或持续动作 |
||
自动限流功能 |
快速电流自动抑制能力,防止加速过程中及冲击性负载下频繁过流故障 |
||
电压失速防止 |
保证减速过程中不发生过电压 |
||
载波调整 |
载波频率1.5KHz ~ 15.0KHz 连续可调,最大限度降低电机噪声 |
||
频率设定通道 |
模拟输入 |
面板电位器,直流电压0~10V,直流电流0~20mA(上、下限可选) |
|
数字设定 |
使用操作面板 |
||
脉冲输入 |
0~50.000KHz (上、下限可选) |
||
RS485 |
上位机设定 |
||
启动信号 |
正转、反转、启动信号自保持(三线控制)可选 |
||
定时器、计数器 |
内置定时器、计数器各一个,方便系统集成 |
||
多段速/PLC控制功能 |
当用外部端子选择多段速控制时,可达15段速;可编程多段速控制(PLC)最多7段,每段速度的运行方向、运行时间分别可设 |
||
摆频功能 |
适用于纺织场合 |
||
内置PID控制 |
可以方便地构成简易闭环控制系统而不需附加PID控制器。 |
||
输出信号 |
开关信号(Y1,Y2和继电器T)输出 |
变频器运转中,频率到达,频率水平检测,过载报警,外部故障停机,频率上限到达,频率下限到达,欠压停止,零速运转,可编程多段速状态,内部计数器到达,内部定时器到达,故障 |
|
模拟输出 |
输出频率、输出电流、输出电压等可外接电压表、频率计 | ||
显示 |
操作 面板 显示 |
运行状态 |
输出频率,输出电流,输出电压,电机转速,设定频率,PID设定,PID反馈,模块温度,运行时间累计,模拟输入输出、端子输入状态等 |
报警内容 |
最近六次故障记录,最近一次故障跳闸时的输出频率、设定频率、输出电流、输出电压、直流电压、模块温度、端子状态、累计运行时间8项运行参数记录 |
||
保护/报警功能 |
过电流,过电压,欠压,缺相,电子热继电器保护,过热,短路,过载 |
||
环 境 |
周围温度 |
-10ºC至+50ºC(不冻结) |
|
周围湿度 |
90%以下(不结霜) |
||
周围环境 |
室内(无阳光直晒、无腐蚀、无易燃气体,无油雾、尘埃,无水蒸气、水滴等) |
||
海拔 |
低于1000m |
||
结构 |
防护等级 |
IP30 |
|
冷却方式 |
强制风冷 |
||
安装方式 |
壁挂式/ 柜式 |
变频器的铭牌
系列型号说明
S2/T2 220V变频器的额定值
3AC380V变频器的额定值
3AC660V变频器的额定值
3AC1140V变频器的额定值
机械参数
变频器型号 |
安装尺寸 |
外形尺寸 |
安装孔 |
重量(kg)≈ |
|||
A(mm) |
B(mm) |
W(mm) |
H(mm) |
D(mm) |
|||
QY8000-0004G-S2 |
115 |
160 |
125 |
170 |
118 |
Φ4 |
1.2 |
QY8000-0007G-S2 |
|||||||
QY8000-0015G-S2 |
110 |
160 |
125 |
170 |
145 |
Φ4 |
1.5 |
QY8000-0022G-S2 |
|||||||
QY8000-0007G-T4 |
110 |
160 |
125 |
170 |
145 |
Φ4 |
1.5 |
QY8000-0015G-T4 |
|||||||
QY8000-0022G-T4 |
|||||||
QY8000-0037G/0055P-T4 |
135 |
247 |
150 |
253 |
150 |
Φ5 |
3 |
QY8000-0055G/0075P-T4 |
|||||||
QY8000-0075G/0110P-T4 |
|||||||
QY8000-0110G/0150P-T4 |
225 |
375 |
250 |
400 |
195 |
Φ8 |
7.8 |
QY8000-0150G/0185P-T4 |
|||||||
QY8000-0185G/0220P-T4 |
|||||||
QY8000-0220G/0300P-T4 |
运行及操作说明
4.1 解释说明
在后面的章节中会多次用到描述变频器控制、运行及状态的名词。请仔细阅读本章内容,有助于理解和正确使用后面提到的功能。
4.1.1变频器的运转指令通道
它指变频器接受运行、停止、点动等操作的物理通道,它有三种:
操作面板:通过操作面板上RUN、STOP及JOG等键进行控制
外部端子:通过X1(FWD)、X2(REV)、COM、X?(三线控制)控制
485接口:通过上位机进行启动、停止控制
命令运行通道选择可以通过P0.02确定,当选用外部端子进行控制时,须进一步通过P3.00确定外部端子控制方式,包括两线式1、两线式2及三线控制
4.1.2变频器频率给定通道
QY8000有8种独立的频率给定通道:
面板电位器
面板
键给定
端子UP/DW给定
模拟电压V1给定
模拟电压V2给定
模拟电流II给定
脉冲给定
RS485给定
8种频率给定通道也可经过多种组合后作为最后的频率给定(具体参见P4.34的说明)
4.1.3变频器的工作状态
QY8000的工作状态分为停机状态、运行状态及故障状态。
停机状态:变频器上电初始化后,若无运行命令输入变频器或运行中输入停机命令,变频器即进入停机命令。
运行状态:接到运转指令后,变频器进入运行状态。
故障状态:变频器出现故障或外部出现故障通知变频器,此变频器封锁输出(此时输出电压为0),处于故障状态。
4.1.4变频器的运行方式
QY8000运行方式有6种,按优先级分依次为:摆频>> 点动>> PLC >> 多段速>> PID >> 普通运行。
摆频运行:专门为纺织场合设计,具体参见P7功能组解释。
点动运行:变频器接收到点动运行命令后,按点动运行频率运行。
PLC运行:PLC功能选择有效时,变频器将选择PLC运行方式,变频器将按照预定的运行方式运行。
多段速运行:变频器通过外部端子Xi(功能号1,2,3,4),选择变频器的运行频率。
闭环运行(PID):PID功能选择有效,变频器将按闭环运行方式运行,即给定和反馈通过PID调节确定输出频率。
普通运行:简单开环运行方式,根据P0.01确定的频率设定通道确定运行频率。
6种运行方式确定变频器的6种频率来源。
4.2.1按键功能说明
按键符号 |
名称 |
功能说明 |
|
PRG |
菜单键 |
菜单的进入或退出 |
|
DATA |
确认键 |
逐级进入菜单,设定参数确认 |
|
|
UP递增键 |
数据或功能码的递增 |
|
|
DW递减键 |
数据或功能码的递减 |
|
|
移位键 |
运行监控状态下,按此键可以循环显示设定的监控参数;在修改参数时,可选择参数的修改位 |
|
RUN |
运行键 |
在键盘操作方式下,用于运行操作 |
|
JOG |
多功能键 |
根据P4.35确定 |
|
STOP RESET |
停止/复位键 |
运行状态下,此键可用于停止运行操作(P0.02确定);故障状态下可以,复位故障操作 |
4.2.3数码显示区
4位LED显示,可显示设定频率、输出频率等各种监视数据以及报警代码。
4.3 操作流程
4.3.1功能参数设置
三级菜单分别为
1、功能码参数(一级菜单);
2、功能码标号(二级菜单);
3、功能码设定值(三级菜单)。
4.3.2监控参数查询
监控参数查询有两种情况,一种情况,在监控状态下,按“”可以循环显示用户最常用的三个参数(由P4.28、P4.29、P4.30确定);另一种情况,通过察看d参数查看用户关心的状态参数。
举例:查看变频器d-01(变频器输出电流值)值,如图4-2。
4.3.3故障复位
变频器出现故障以后,变频器会提示相关的故障信息。用户可以通过键盘上的“STOP/RESET”或外部端子功能(P3组设定)进行复位,变频器故障复位以后,处于待机状态。如果变频器处于故障状态,用户不对其进行复位,则变频器处于运行保护状态,变频器无法运行。
4.4 变频器的运行
4.4.1上电初始化
变频器上电过程,系统首先进行初始化,变频器直流母线电压从低到高,LED显示为“SA”,当电压值达到一定值,变频器处于待机状态,LED显示为“0”。
4.4.2变频器的运行
变频器可通过键盘控制启动、外部端子启动或通讯启动(参见P0. 02)。变频器运行状态下,用户可以监控22个状态变量(参见d参数)。
详细参数
5.1基本运行参数(P0参数)
QY8000系列变频器采用G/P合一方式,即用于恒转矩负载(G型)适配电机比用于风机、水泵类负载(P型)时小一档
P0.01 频率通道选择 设定范围:0,9
选择频率指令的输入通道:
0:面板电位器 由操作面板上的电位器来设定运行频率。
1:P0.03设定 当选择[P0.01]=1,通过操作面板上的上、下按键,可以改变P0.03参数中的频率值,并且设定运行频率。
2:V1 由外部模拟电压输入端子V1(0 ~10V)来设定运行频率。
3:V2 由外部模拟电压输入端子V2(0~ 10V)来设定运行频率。
4:II 由外部模拟电流输入口II(0 ~ 20mA)来设定运行频率。
5:UP/DW端子递增、递减控制
运行频率由外部控制端子UP/DW设定(UP、DW控制端子由参数P3. 01 ~ P3.07选择),当UP-COM闭合时,运行频率上升,DW-COM闭合时,运行频率下降。UP、DW同时与COM端闭合或断开时,运行频率维持不变。频率的上升、下降按设定的加减速时间进行。
6:外部脉冲信号
运行频率由外部脉冲信号设定,脉冲输入端子由参数P3.07选取(X7)。
7:RS485接口
通过RS485接口接收上位机的频率指令,当采用上位机设定频率或在联动控制中本机设置为从机时,应选择此方式。
8:组合给定
运行频率由各设定通道的线性组合确定,组合方式由参数P4.34确定。
9:外部端子选择
由外部端子来选择频率设定通道(选择端子由参数P3.01~P3.07确定),端子状态与频率设定通道的对应关系见下表:
频率设定选择端子3 |
频率设定选择端子2 |
频率设定选择端子1 |
频率设定通道 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
1 |
0 |
1 |
0 |
2 |
0 |
1 |
1 |
3 |
1 |
0 |
0 |
4 |
1 |
0 |
1 |
5 |
1 |
1 |
0 |
6 |
1 |
1 |
1 |
7 |
故障处理及异常对策
P0.02 运转指令通道选择 设定范围:0 ~ 4
0:运转指令由操作面板控制
1:运转指令由外部端子控制,键盘STOP无效
2:运转指令由外部端子控制,键盘STOP有效
3:运转指令由RS485通讯控制,键盘STOP无效
4:运转指令由RS485通讯控制,键盘STOP有效
当输入频率通道选择面板数字设定([P0.01]=1),变频器的输出频率由该值增加转差补偿后确定。在状态监控模式下,按操作面板上的键或
键可直接修改本参数
加速时间是指输出频率从0Hz加速到P0.06设定基准频率值所需要的时间。减速时间是指输出频率从P0.06设定基准频率值减速到0Hz所需要的时间。
加减速方式 0:直线。直线加、减速为大多数负载所采用;1:S曲线。S曲线加、减速主要是为在加、减速时需要减缓噪声与振动、减小起停冲击的负载而提供的。如图5.1-1所示。
维护保养
QY8000所有可能出现的故障类型,全部归纳在表6-1中。变频器出现故障后,用户在寻求服务前,可根据表中说明自行处理,并且详细记录处理过程和现象,若故障不能解决,可寻求厂家或当地办事处支持。
表6-1
故障代码 |
故障说明 |
可能原因 |
对 策 |
编号 |
E. OC1 |
加速中过流 |
1. 加速时间过短 2. 转矩提升过高或V/F曲线不合适 |
1. 延长加速时间 2. 降低转矩提升电压、调整V/F曲线 |
01H |
E. OC2 |
减速中过流 |
减速时间太短 |
增加减速时间 |
02H |
E.OC3 |
运行中过流 |
负载发生突变 |
减小负载波动 |
03H |
E.OU1 |
加速中过压 |
1. 输入电压太高 2. 电源频繁开、关 |
检查电源电压 |
04H |
E. OU2 |
减速中过压 |
1. 减速时间太短 2. 输入电压异常 |
1. 延长减速时间 2. 检查电源电压 3. 安装或重新选择制动电阻 |
05H |
E.OU3 |
运行中过压 |
1. 电源电压异常 2. 有能量回馈性负载 |
1. 检查电源电压 2. 安装或重新选择制动电阻 |
06H |
E.OU4 07 |
停机时过压 |
电源电压异常 |
检查电源电压 |
07H |
E. LU3 |
运行中欠压 |
1. 电源电压异常 2. 电网中有大的负载起动 |
1. 检查电源电压 2. 分开供电 |
08H |
E.OL1 |
变频器过载 |
1. 负载过大 2. 加速时间过短 3. 转矩提升过高或V/F曲线不合适 4.电网电压过低 |
1. 减小负载或更换成较大容量变频器 2. 延长加速时间 3. 降低转矩提升电压、调整V/F曲线 4. 检查电网电压 |
09H |
E.OL2 |
电机过载 |
1. 负载过大 2. 加速时间过短 3. 保护系数设定过小 4. 转矩提升过高或V/F曲线不合适 |
1. 减小负载 2. 延长加速时间 3. 加大电机过载保护系数 4. 降低转矩提升电压、调整V/F曲线 |
0AH |
故障 代码 |
故障说明 |
可能原因 |
对 策 |
编号 |
E.OH |
变频器过热 |
1. 风道阻塞 2. 环境温度过高 3. 风扇损坏 |
1. 清理风道或改善通风条件 2. 改善通风条件、降低载波频率 3. 更换风扇 |
0BH |
E.LP1 |
输入缺相 |
1. 输入电压缺相 2. 输入电压过低 |
1. 检查输入连接线 2. 检查电网是否缺相 |
0CH |
E.noS |
干扰 |
由于周围电磁干扰而引起的 误动作 |
给变频器周围的干扰源加吸收电路 |
0DH |
E. LP2 |
输出缺相 |
变频器与电机之间的 接线不良或断开 |
检查接线 |
0EH |
E. SC |
输出短路故障 |
1. 输出短路或接地 2. 负载过重 |
1. 检查接线 2. 向厂家寻求服务 |
10H |
E.OUT |
外部设备故障 |
变频器的外部设备故障输入 端子有信号输入 |
检查信号源及相关设备 |
11H |
E.CSE |
电流检测错误 |
1. 电流检测器件或电路损坏 2. 辅助电源有问题 |
向厂家寻求服务 |
12H |
E.485 |
RS485通讯故障 |
串行通讯时数据的发送和接收发生错误 |
1. 检查接线 2. 向厂家寻求服务 |
13H |
E. PID |
PID反馈故障 |
1. PID反馈信号线断开 2. 用于检测反馈信号的传 感器发生故障 3. 反馈信号与设定不符 |
1. 检查反馈通道 2. 检查传感器有无故障 3. 核实反馈信号是否符合设定要求 |
14H |
本系列变频器记录了最近6次发生的故障代码以及最后1次故障时的变频器输出参数,查询这些信息有助于查找故障原因。故障信息与状态监控参数统一存贮,请参照键盘操作方法查询信息。
