　　概述

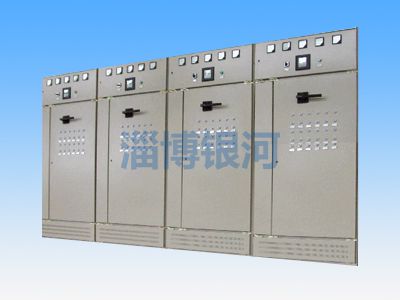

　　传统的静态无功补偿装置因响应速度慢及机械触点经常烧损等原因无法满足用户的动态无功补偿需求。我公司生产的JP系列低压动态无功补偿装置专门针对三相不平衡、冲击性等负荷动态变化非常大的应用场合而设计，动态响应速度快 (小于20ms) ,可根据负载的动态变化，通过先进的算法，实时检测系统中所需的无功功率，控制晶闸管分别投切容量不等的补偿回路的电容，动态补偿功率因数,节能降耗效果显著。具有降低损耗,稳定负载电压,改善供电质量，增加变压器带载能力等功能。

　　产品用途

　　该产品广泛应用于30—800KVA三相变压器的无功补偿。

　　产品特点

　　(1)采用智能控制器控制，功能齐全，性能可靠，补偿方式自动，可将功率因数提高至0.95以上;

　　(2)实时显示电网功率因数，显示范围：滞后0.00-0.99，超前0.00-0.99;

　　(3)具有过压、过补偿、系统故障、缺相、过载等综合保护功能;

　　(4)记忆已设定的参数，系统停电后不会丢失数据，系统恢复正常后，自动进入运行状态，无需人员值守;

　　(5)补偿响应速度快，实时提高功率因数，节能效果显著;

　　(6)电容投切无冲击、无涌流、无过渡过程，运行可靠性高，运行费用低，使用寿命长;

　　(7)可有效抑制谐波,运行安全可靠;

　　(8)无需放电电阻，电容器不需预充电抑制电压闪变;

　　(9)提高电网质量，相应可提高电压敏感产品的质量和产量，降低电网网损耗和变压器损耗,增加变压器带载容量;

　　(10)可根据电网质量，实行分相动态补偿或三相共补; 多级补偿一次到位,补偿后功率因数大于0.95;

　　(11)抗干扰能力强，能抵御从电网直接输入的幅值2000V的干扰脉冲，高于国家标准。

　　技术指标

　　(1)电压等级：0.4kV; (2)补偿后功率因数：大于0.95;

　　(3)测量误差：电压、电流≤0.2%;有功功率、无功功率0.5%;

　　(4)符合标准: DL/T842-2003 GB/T15576-1995;

　　(5)电容器组投入涌流峰值：≤1.5倍电容器组额定电流幅值;

　　(6)动态响应时间: <20ms ; (7)投切间隔时间: <20ms;

　　(8)补偿容量(kvar): 10-400(单柜容量),可以多套并用;

　　(9)投切组数: 12组; (10)柜体防护等级: IP30 ; (11)环境温度: -25゜C～+50゜C。

　　订货须知

　　(1)确定变压器额定容量，二次侧额定电压，二次侧电流互感器变比;

　　(2)确定无功负荷状况和自然功率因数，被补偿系统和设备的工作总电流及波动情况，负荷特性为冲击性负荷、波动负荷还是常规稳态负荷;

　　(3)装置型号、类型、总容量;

　　(4)装置为户内还是户外使用，以及柜体的材料、尺寸、颜色等是否有特殊要求。

　　规格型号
