　　产品用途

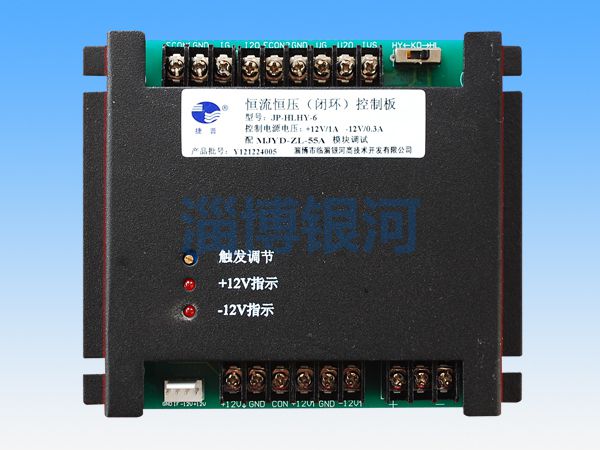

　　该系列控制板与本公司生产的各种型号晶闸管智能控制模块或普通晶闸管模块配合使用，实现恒流或恒压控制功能。

　　产品特点

　　1、该控制板配合晶闸管智能模块可实现恒流或恒压控制功能，广泛应用于电动机或发电机励磁、蓄电池充电、各类电源等。

　　2、该控制板设计独特、外型美观，该控制板带有金属屏蔽罩可屏蔽干扰、保护控制板且方便安装。

　　3、该控制板采用霍尔传感器取样，控制精度高(恒流、恒压精度均≤1%)、稳定性好、采样电路与控制电路隔离、安全可靠。

　　4、该系列恒流恒压(闭环)控制板适应主电路额定输入电压范围宽(交流380V、660V、1140V)。应按照铭牌中所标电压对应使用。

　　技术参数

　　1、控制电源：+12±0.5V/1A、-12±0.5V /0.3A。

　　2、控制方式：DC0～10V或4～20mA。

　　3、工作环境温度范围：-25℃～+45℃;相对湿度：≤85%。

　　4、控制板周围应干燥、通风、远离热源及强磁场干扰、无尘、无腐蚀性液体或气体。

　　5、外形尺寸126mm×102mm×26mm，固定孔尺寸116mm×80mm(见图1)。

　　6、重量：210g(含屏蔽罩)。

　　型号义释

　　规格、型号

　　JP-HLHY-6

　　JP-HLHY-7

　　JP-HLHY-8
