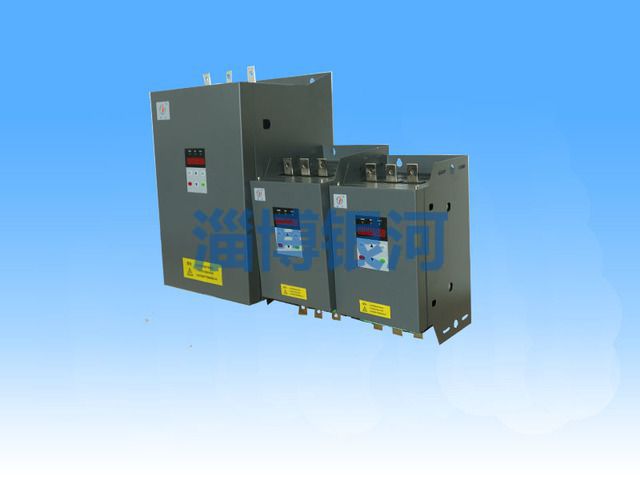

产品用途特点
▲采用全数字人性化设计，操作简单快捷。
▲控制核心采用16位微处理器以及先进的SMT焊接工艺。
▲信号输入、输出接口均采用隔离技术，抗干扰能力强。
▲A/D高精度转换，控制精度高。
▲开环移相、闭环恒压(恒定输出电压)、闭环恒流(恒定输出电流)、调功(定周期、变周期)控制等多种控制模式集于一体，使用更加灵活。
▲配置标准RS485通讯接口，方便实现多台集中控制。
▲产品质量稳定可靠，已广泛用于真空、核电、玻璃、空分、陶瓷、有色金属、包装机械等多个工业领域。
产品规格型号
|
型号 |
额定电流（A） |
额定功率（kW） |
外形及安装尺寸（mm） |
||||
|
A |
B |
C |
D |
E |
|||
|
QYTJQ-SQJL-20 |
30 |
20 |
292 |
164 |
272 |
110 |
179 |
|
QYTJQ-SQJL-27 |
40 |
27 |
|||||
|
QYTJQ-SQJL-37 |
55 |
37 |
|||||
|
QYTJQ-SQJL-45 |
70 |
45 |
|||||
|
QYTJQ-SQJL-60 |
90 |
60 |
310 |
164 |
290 |
110 |
219 |
|
QYTJQ-SQJL-80 |
120 |
80 |
|||||
|
QYTJQ-SQJL-100 |
150 |
100 |
458 |
266 |
428 |
160 |
268 |
|
QYTJQ-SQJL-130 |
190 |
130 |
|||||
|
QYTJQ-SQJL-160 |
245 |
160 |
|||||
|
QYTJQ-SQJL-180 |
280 |
180 |
|||||
|
QYTJQ-SQJL-230 |
350 |
230 |
|||||
|
QYTYQ-SQJL-270 |
410 |
270 |
656 |
400 |
620 |
290 |
310 |
|
QYTYQ-SQJL-320 |
480 |
320 |
|||||
|
QYTYQ-SQJL-400 |
600 |
400 |
|||||
技术参数
|
输入 |
输入电压 |
AC100～450V |
|
控制电源 |
AC150～245V 0.5A |
|
|
额定电流 |
见“铭牌” |
|
|
主要控制特性 |
运行模式 |
移相触发、调功定周期、调功变周期 |
|
控制方式 |
控制角α、U、I |
|
|
负载性质 |
阻性负载、感性负载 |
|
|
控制信号 |
模拟量输入、键盘数字给定 |
|
|
模拟量输入 |
DC4～20mA、DC0～5V、DC0～10V |
|
|
继电器输出 |
1NO AC250V 5A (DC30V 5A) |
|
|
保护 |
主回路故障 |
主回路电源失电、断相 |
|
过流保护 |
峰值电流≥3Ie，过流保护 |
|
|
过热保护 |
SCR温度≥75℃时保护 |
|
|
过压保护 |
输出电压≥设定电压值时保护（移相时使用） |
|
|
过功率保护 |
输出功率≥设定功率值时保护 |
|
|
显示 |
本地显示 |
内置LED显示操作面板 |
|
远程显示 |
选配件：外接远程显示面板，线长≤10m |
|
|
环境 |
振动 |
无剧烈振动和冲击 |
端口说明
|
端子号 |
功能 |
功能描述 |
|
|
主回路端子 |
|||
|
R/S/T |
主回路输入 |
接AC380交流电源 |
|
|
U/V/W |
主回路输出 |
连接负载 |
|
|
|
接地端子 |
要求可靠接地 |
|
|
控制端子 |
|||
|
1 |
+10V |
+10V基准电源,供外部电位器使用的给定基准 |
|
|
2 |
0-10V |
DCO-10V控制信号正端(输入阻抗≥10KΩ) |
|
|
3 |
4-20mA |
DC4-20mA控制信号正端(输入阻抗125Ω) |
|
|
4 |
DCO-5V |
DCO-5V控制信号正端(输入阻抗≥10KΩ) |
|
|
5 |
信号公共地 |
控制信号公共负端 |
|
|
6 |
IO+ |
模拟量变送输出端口正 |
|
|
7 |
IO- |
模拟量变送输出端口负 |
|
|
8、9 |
A+、B- |
RS485通讯端口 |
|
|
10、11 |
F+、F- |
外部复位端口 |
|
|
12、13 |
STA+、STA- |
外部启停端口 |
|
|
14、15 |
GO1、GO2 |
故障指示常开触点，负载能力AC240V/3A（DC24V/5A） |
|
|
16、17 |
Y1、Y2 |
运行指示常开触点，负载能力AC240V/3A （DC24V/5A） |
|
|
18、19 |
控制电源 |
接AC220V交流电源 |
|
外形及安装尺寸
|
型号 |
额定电流（A） |
额定功率(kW) |
外形及安装尺寸（mm） |
||||
|
A |
B |
C |
D |
E |
|||
|
QYTJQ-SQJL-20 |
30 |
20 |
292 |
164 |
272 |
110 |
179 |
|
QYTJQ-SQJL-27 |
40 |
27 |
|||||
|
QYTJQ-SQJL-37 |
55 |
37 |
|||||
|
QYTJQ-SQJL-45 |
70 |
45 |
|||||
|
QYTJQ-SQJL-60 |
90 |
60 |
310 |
164 |
290 |
110 |
219 |
|
QYTJQ-SQJL-80 |
120 |
80 |
|||||
|
QYTJQ-SQJL-100 |
150 |
100 |
458 |
266 |
428 |
160 |
268 |
|
QYTJQ-SQJL-130 |
190 |
130 |
|||||
|
QYTJQ-SQJL-160 |
245 |
160 |
|||||
|
QYTJQ-SQJL-180 |
280 |
180 |
|||||
|
QYTJQ-SQJL-230 |
350 |
230 |
|||||
|
QYTYQ-SQJL-270 |
410 |
270 |
656 |
400 |
620 |
290 |
310 |
|
QYTYQ-SQJL-320 |
480 |
320 |
|||||
|
QYTYQ-SQJL-400 |
600 |
400 |
|||||
